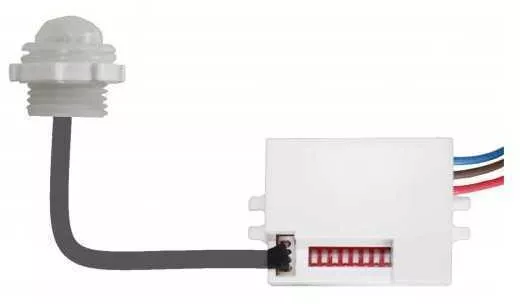

Senzor de miscare infrarosu mini DIP Well

Senzor de miscare infrarosu mini DIP Well. Acest produs adoptă detectare de sensibilitate ridicată, circuit integrat si SMD ce încorporează functii practice automate, convenabile, sigure, cu economie de energie;
Utilizează razele infrarosii ce detectează corpul uman ca sursă de semnal de control, atunci când cineva intră în câmpul de detectare, va porni imediat sarcina;
Poate identifica automat ziua si noaptea; Este usor de instalat si utilizarea sa este largă.

Specificatii:
Sursă de alimentare: 220V / AC-240V / AC Interval de detectare: 360º.
Frecventa de alimentare: 50 / 60Hz Temperatura de lucru: -20 ~ +40 ℃.
Lumină ambientală: 10LUX / 2000LUX (alegere) Umiditate de lucru: <93% RH.
Întârziere: 5sec, 30sec, 1min si 3mins, Înăltime de instalare: 1,8m ~ 2,5m 5mins, 8mins.
Consum de energie: aproximativ 0,5W.
Putere nominală: 100W (led).
Detectie Viteză de deplasare: 0,6 ~ 1,5 m / s.
Distanta de detectare: maxim 6m (<24 ℃).

FUNCȚII:
➢ Poate identifica în mod automat ziua si noaptea: când setaţi la SUN (max), acesta va functiona zi si noapte, când îl veti întoarce la MOON (min), va functiona numai în lumina ambientală mai mică de 10LUX.
➢ Întârzierea temporizării se adaugă continuu: Când primeste al doilea semnal de inductie în prima etapa de inductie, se va reporni de la de la momentul respectiv).
➢ Timpul de întârziere este reglabil: poate fi setata în functie de dorinta dumneavoastra, minimul este de 5 sec, iar maximul este de 8 minute.

INSTRUCȚIUNI DE INSTALARE:
Deoarece detectorul răspunde la schimbările de temperatură, evitati următoarele situatii:
➢ Evitati să îndreptati detectorul către obiecte cu suprafete foarte reflexive, cum ar fi oglinzile etc.
➢ Evitati montarea detectorului în apropierea surselor de căldură, cum ar fi orificiile de încălzire, ale aparatelor de aer conditionat, lumina etc.
➢ Evitati să îndreptati detectorul către obiecte care se pot deplasa în vânt, cum ar fi perdele, plante înalte etc.
➢ Conectati alimentarea si sarcina conform diagramei de conectare.
➢ Fixati partea inferioară în pozitia selectată cu un surubul.
➢ Porniti alimentarea si testati-o.

TEST

➢ Glisati comutatorul LUX în pozitia SUN ( ). Reglati comutatorul TIME şi glisati comutatorul 5 "în pozitia PORNIT. (glisati în sus).5 secunde până la 8 minute ajustabile.
➢ Când porniti alimentarea pentru prima dată, se va preîncălzi si după 30 de secunde încărcarea va fi activată, în absenta unor semnale de receptie, sarcina nu va mai functiona în intervalul 5-30 sec.
➢ După prima activare, are sens după 5 ~ 10sec. Sarcina ar trebui să functioneze.
Atunci când nu există semnale de activare în lampa indicatoare, sarcina ar trebui sa se opreasca în decurs de 5 secunde.
➢ Glisati comutatorul LUX în pozitia MOON unde detectarea este de 10LUX si sarcina nu va fi pornita în lumina zilei. Dacă acoperiti fereastra de detectie cu obiecte opace (prosop etc.), sarcina fără a primi semnal va înceta să functioneze în interval de 5-15 sec.
➢ Glisati comutatorul LUX la "8", senzorul nu va functiona (iluminarea poate functiona fără senzor.)
Notă: Când testati în lumina zilei, rotiti butonul LUX în pozitia (SUN), altfel senzorul nu va functiona!
Dacă sursa de lumină este mai mare de 60W, distanta dintre lampă si senzor ar trebui să fie de cel putin 60cm.

Depanare:
➢ Sarcina nu functionează:
a. Verificati dacă conexiunea sursei de alimentare si a tensiunii este corectă.
b. Verificati dacă tensiunea este bună.
c. Verificati dacă setările luminii de lucru corespund luminii ambientale.
➢ Sensibilitatea este slabă:
a. Verificati dacă există un obstacol în fata detectorului ce afectează primirea semnalului.
b. Verificati dacă temperatura ambiantă nu este prea mare.
c. Verificati dacă sursa de semnal de inductie se află în câmpul de detectie.
d. Verificati dacă înăltimea de instalare corespunde cu înăltimea necesară în instructiuni.
e. Verificati dacă orientarea catre direcţia de detectare este corectă.
➢ Senzorul nu poate opri sarcina în mod automat:
a. Verificati dacă există un semnal continuu în câmpul de detectare.
b. Verificati dacă întârzierea este setată la pozitia maximă.
