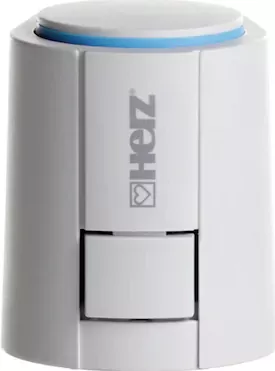

Actuator M28 230V NO 1W HERZ Armaturen

Actuator M28 230V NO 1W HERZ Armaturen

Domeniu de aplicatie

Servomotorul/Actuatorul HERZ Project este folosit pentru o comandă optimă a robinetelor si ventilelor.

Servomotorul/Actuatorul este comandat de un termostat de ambient de 230 V cu reglare in 2 puncte sau cu reglare modulară.

Functionare

Dispozitivul de actionare este pornit prin intermediul unui contact electric, de exemplu de la un termostat de ambient si incepe deschiderea sau inchiderea robinetului termostatic. Miscarea de actionare este realizată de un element de expansiune incălzit electric. Cand curentul de incălzire este intrerupt, robinetul se inchide, respectiv se deschide. Dispozitivul de actionare HERZ nu necesită intretinere si oferă o functionare silentioasă.

Imbinarea adaptor-robinet

Imbinarea adaptor-robinet garantează o potrivire perfectă a termomotorului la aproape toate robinetele si distribuitoarele de pe circuitul de incălzire disponibile pe piată. Tabelul de selectie pentru adaptoare poate fi găsit la paginile 4 si 5. Termomotorul HERZ Project este cuplat simplu pe adaptorul robinetului instalat manual in prealabil.

Indicatorul de functionare (indicatorul rotund) al termomotorului HERZ Project 7708 indică rapid dacă robinetul este deschis sau inchis.

Normal inchis (NC)

In versiunea “normal inchis”, cand tensiunea de functionare este cuplată – la sfarsitul timpului de intarziere – robinetul inchis este deschis cursiv de miscarea stiftului. Prin decuplarea tensiunii de functionare si la sfarsitul timpului de reglare, robinetul este inchis cursiv de forta de actionare a tijei. Forta de actionare a tijei este potrivită pentru actionarea robinetelor disponibile comercial si mentine robinetul inchis atunci cand nu este alimentat cu curent.

Functia First-Open (valabilă numai pentru NC)

Termomotorul HERZ este livrat intr-o stare normal deschis datorită functiei First-Open. Prin intermediul acestei caracteristici este posibilă deschiderea sistemului de incălzire sau de răcire chiar inainte de finalizarea etapei de conectare electrică. Cand tensiunea de functionare este aplicată mai mult de sase minute la termomotor, acesta va fi deblocat si gata de utilizare. O dată ce functia “First-Open” a fost activată, este necesară o fortă mai mare pentru a monta termomotorul pe robinet.

Date tehnice

Model normal inchis (NC)

Tensiune de functionare 230 V AC, +10%...–10%, 50/60 Hz

Curent max. de anclansare 300 mA for max. 200 ms

Putere de functionare 1 W

Timpi de inchidere si de deschidere cca. 3 min Cursa (cursa termomotorului) 4 mm

Forta de actionare 100 N ±5%

Temperatura agentului termic 0 pană la +100°C (in functie de adaptor si mai mare)

Temperatura de depozitare -25°C pană la +60°C

Temperatura din ambient 0 pană la +60°C

Tip de protectie IP54 (in toate pozitiile) / II

Conformitate CE EN 60730

Materialul carcasei/Culoarea carcasei Poliamidă / gri Cablu de PVC / gri Conectare/culoare 2 x 0,75 mm2

Lungimea cablului 1 m

Greutate cu cablul de conectare (1 metru) 100 g

Protectie la supratensiune conf. EN 60730-1 min. 2,5 kV
